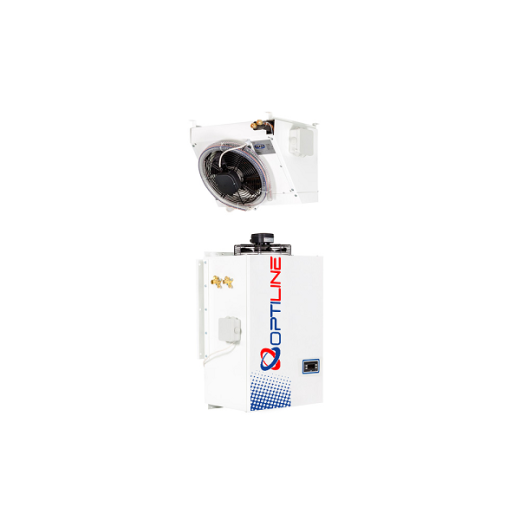

Холодильная сплит-система OPTILINE позволяет размещать на расстоянии до 15 м друг от друга важные конструкционные элементы — внешний блок и воздухоохладитель.
Холодильные сплит-системы OPTILINE оснащаются корпусом, который производится из оцинкованного стального листа. Лист имеет дополнительное, защитное полимерное покрытие. Теплообменник выпускается с использованием медной трубы и алюминиевых ребер, что гарантирует надежность его работы и длительность срока эксплуатации. За стабильную и качественную работу испарителя и конденсатора отвечает воздушное охлаждение.
Дополнительные элементы и функции системы optiline
- Холодильные сплит-системы OPTILINE оснащены следующими элементами:
- Полностью интегрированным электронным управлением
- Капилярной системой для расширения хладагента
- Тепловыми автоматическими автовыключателями с повторным включением, которые обеспечивают экономное потребление электроэнергии компрессором и вентиляторами
- Монитором, отвечающим за контроль перепада напряжения и перекоса фаз, безопасную работу электрических элементов (предусмотрен для моделей 3-го габарита)
- Системой защиты от высокого и низкого давления с датчиком автоматического отключения и включения
- В сплит-системе предусмотрена электрическая оттайка. Эта функция увеличивает ресурс работы компрессора герметичного типа, который функционирует на хладагенте R404. Оборудование поставляется клиенту с полной заправкой фреоном и маслом
- Конденсаторный блок заправлен хладогентом R-404-А. Испаритель поставляется клиентам заправленным азотом под давлением с целью контроля возможных утечек при транспортировке
Комплектация сплит-систем:
- Герметичный поршневой компрессор ( производства Tecumseh , Danfos — только на сплит-системы « Optiline Proton SL 5097 и 5141 Pro
- Конденсаторный блок и блок испарителя ( теплообменка производства TerraFrigo )

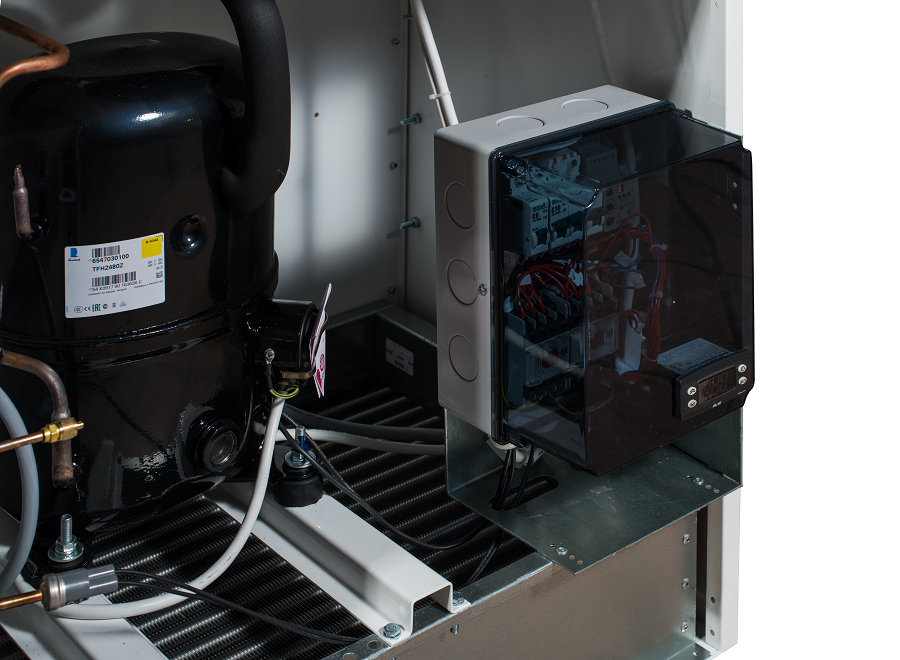

- Аппаратура поддержания заданной температуры в камере установленная на компрессорно-конденсаторном блоке ( контроллер Elivell 974 или аналогичный без выносного пульта управления)
- ТЭНы оттайки
- Для всех сплит-систем на воздухоохладителе установлен шланг для слива влаги после оттайки длиной 1,5м. Внутри шланга установлен ПЭН подогорева
- Компрессорно-конденсаторный блок заправлен хладагентом
- Все модели холодильных агрегатов производства OPTILINE изготовлены с капиллярными трубками. ТРВ на наших агрегатах не устанавливается. ТРВ можем установить по заказу. На сплит-системы 5й серии устанавливаются ТРВ по умолчанию
- Кабель для соединения компрессорно-конденсаторного блока с блоком воздухоохладителя длиной 3 м
- Изделия для крепления агрегата на камеру или стену в комплект не входят

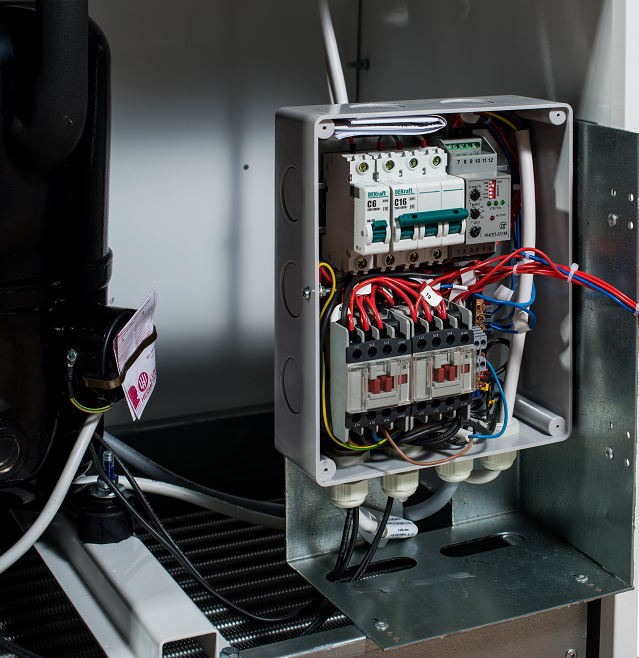

- Установлены автоматические выключатели ( вводной и на управление)
- Дополнительная опция : контроллер с выносным пультом управления сплит-системой (Dixell XW60k ). Длина провода ВПУ-5 м
- Контакторы на ТЭН и компрессор (на некоторых моделях управление и питание компрессора и ТЭН осуществляется напрямую с реле контроллера)
- Трасса (трубы и теплоизоляция ) длиной 3 м. ( кроме моделей OptiLine Proton SL , 4 серии, 5 серии на них трубы и теплоизоляция не идет. ) ( По желанию заказчика изделие может комплектоваться трассой любой длины)
- Реле высокого давления устанавливается на все моноблоки и сплит-системы
- Реле низкого давления устанавливается на модели 3,4,5 серии
- Шкаф управления находится во влагозащищенном ящике
- Модели сплит-систем 4-й и 5-й серии комплектуются с завода выносным пультом управления и зимним комплектом
Дополнительные характеристики:
- Max мощность вентилятора, кВт — 0,042
- Max ток, А — 6,28
- Габарит — 1
- Диаметр вентилятора воздухоохладителя, мм — 250
- Диаметр вентилятора компрессорного блока, мм — 250
- Длина струи, м — 4
- Кол-во вентиляторов компрессорного блока — 1
- Количество вентиляторов воздухоохладителя — 1
- Материал (каркас) — Сталь
- Модель компрессора — AE4460Z / BA7440Z / SC10MLX
- Мощность оттайки, кВт — 1,1
- Охлаждаемый объем, м3 — 4,1 - 12
- Присоединительные размеры — 3/8, 1/2
- Производительность вентилятора воздухоохладителя, м3/ч — 1010
- Производительность вентилятора компрессорного блока, м3/ч — 1010
- Суточный расход эл/энергии, кВт.ч./сут — 0.65 xfc
- Температура (внутр/окруж), °С — -5+10/30
- Тип компрессора — герм.
- Тип оттайки — ТЭН
- Фреон R404A, кг — 1,1
- Частота, Гц — 50
- Шаг ребер воздухоохладителя, мм — 4,2
- Шаг ребер компрессорного блока, мм — 2,8
Тип
|
среднетемпературный |
Напряжение, В
|
220 |
Мощность, кВт
|
0.042 |
Вес (с упаковкой), кг
|
106 |
Вес (без упаковки), кг
|
59 |
Высота (в упаковке), мм
|
1080 |
Холодопроизводительность, Вт
|
1.4-0.76 кВт |
Объем камеры, м3
|
4.1-12 |
Хладагент
|
R404 |
Ширина (в упаковке), мм
|
720 |
Длина (в упаковке), мм
|
1060 |
Производитель
|
Оптилайн |
